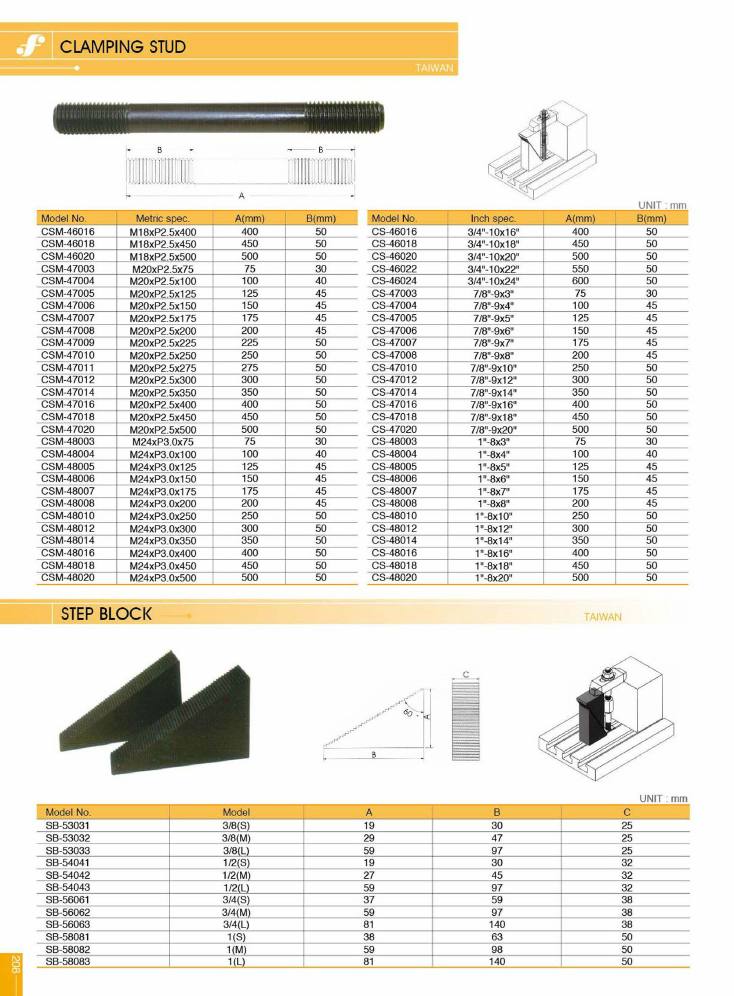

Frejoth accessory catalogue · Page 208
Clamping stud / Step block
Models on this page
CS-46016CS-46018CS-46020CS-46022CS-46024CS-47003CS-47004CS-47005CS-47006CS-47007CS-47008CS-47010CS-47012CS-47014CS-47016CS-47018CS-47020CS-48003CS-48004CS-48005CS-48006CS-48007CS-48008CS-48010CS-48012CS-48014CS-48016CS-48018CS-48020CSM-46016CSM-46018CSM-46020CSM-47003CSM-47004CSM-47005CSM-47006CSM-47007CSM-47008CSM-47009CSM-47010CSM-47011CSM-47012CSM-47014CSM-47016CSM-47018CSM-47020CSM-48003CSM-48004CSM-48005CSM-48006CSM-48007CSM-48008CSM-48010CSM-48012CSM-48014CSM-48016CSM-48018CSM-48020SB-53031SB-53032SB-53033SB-54041SB-54042SB-54043SB-56061SB-56062SB-56063SB-58081SB-58082SB-58083
Get in touch about this product
Send us your details and we'll come back with pricing, availability and specifications.
Clamping Stud
CSM / CS · Taiwan
| model_no | metric_spec | a_mm | b_mm |
|---|---|---|---|
| CSM-46016 | M18xP2.5x400 | 400 | 50 |
| CSM-46018 | M18xP2.5x450 | 450 | 50 |
| CSM-46020 | M18xP2.5x500 | 500 | 50 |
| CSM-47003 | M20xP2.5x75 | 75 | 30 |
| CSM-47004 | M20xP2.5x100 | 100 | 40 |
| CSM-47005 | M20xP2.5x125 | 125 | 45 |
| CSM-47006 | M20xP2.5x150 | 150 | 45 |
| CSM-47007 | M20xP2.5x175 | 175 | 45 |
| CSM-47008 | M20xP2.5x200 | 200 | 45 |
| CSM-47009 | M20xP2.5x225 | 225 | 50 |
| CSM-47010 | M20xP2.5x250 | 250 | 50 |
| CSM-47011 | M20xP2.5x275 | 275 | 50 |
| CSM-47012 | M20xP2.5x300 | 300 | 50 |
| CSM-47014 | M20xP2.5x350 | 350 | 50 |
| CSM-47016 | M20xP2.5x400 | 400 | 50 |
| CSM-47018 | M20xP2.5x450 | 450 | 50 |
| CSM-47020 | M20xP2.5x500 | 500 | 50 |
| CSM-48003 | M24xP3.0x75 | 75 | 30 |
| CSM-48004 | M24xP3.0x100 | 100 | 40 |
| CSM-48005 | M24xP3.0x125 | 125 | 45 |
| CSM-48006 | M24xP3.0x150 | 150 | 45 |
| CSM-48007 | M24xP3.0x175 | 175 | 45 |
| CSM-48008 | M24xP3.0x200 | 200 | 45 |
| CSM-48010 | M24xP3.0x250 | 250 | 50 |
| CSM-48012 | M24xP3.0x300 | 300 | 50 |
| CSM-48014 | M24xP3.0x350 | 350 | 50 |
| CSM-48016 | M24xP3.0x400 | 400 | 50 |
| CSM-48018 | M24xP3.0x450 | 450 | 50 |
| CSM-48020 | M24xP3.0x500 | 500 | 50 |
| model_no | inch_spec | a_mm | b_mm |
|---|---|---|---|
| CS-46016 | 3/4"-10x16" | 400 | 50 |
| CS-46018 | 3/4"-10x18" | 450 | 50 |
| CS-46020 | 3/4"-10x20" | 500 | 50 |
| CS-46022 | 3/4"-10x22" | 550 | 50 |
| CS-46024 | 3/4"-10x24" | 600 | 50 |
| CS-47003 | 7/8"-9x3" | 75 | 30 |
| CS-47004 | 7/8"-9x4" | 100 | 45 |
| CS-47005 | 7/8"-9x5" | 125 | 45 |
| CS-47006 | 7/8"-9x6" | 150 | 45 |
| CS-47007 | 7/8"-9x7" | 175 | 45 |
| CS-47008 | 7/8"-9x8" | 200 | 45 |
| CS-47010 | 7/8"-9x10" | 250 | 50 |
| CS-47012 | 7/8"-9x12" | 300 | 50 |
| CS-47014 | 7/8"-9x14" | 350 | 50 |
| CS-47016 | 7/8"-9x16" | 400 | 50 |
| CS-47018 | 7/8"-9x18" | 450 | 50 |
| CS-47020 | 7/8"-9x20" | 500 | 50 |
| CS-48003 | 1"-8x3" | 75 | 30 |
| CS-48004 | 1"-8x4" | 100 | 40 |
| CS-48005 | 1"-8x5" | 125 | 45 |
| CS-48006 | 1"-8x6" | 150 | 45 |
| CS-48007 | 1"-8x7" | 175 | 45 |
| CS-48008 | 1"-8x8" | 200 | 45 |
| CS-48010 | 1"-8x10" | 250 | 50 |
| CS-48012 | 1"-8x12" | 300 | 50 |
| CS-48014 | 1"-8x14" | 350 | 50 |
| CS-48016 | 1"-8x16" | 400 | 50 |
| CS-48018 | 1"-8x18" | 450 | 50 |
| CS-48020 | 1"-8x20" | 500 | 50 |
| Code | Model |
|---|---|
| CSM-46016 | CSM-46016 |
| CSM-46018 | CSM-46018 |
| CSM-46020 | CSM-46020 |
| CSM-47003 | CSM-47003 |
| CSM-47004 | CSM-47004 |
| CSM-47005 | CSM-47005 |
| CSM-47006 | CSM-47006 |
| CSM-47007 | CSM-47007 |
| CSM-47008 | CSM-47008 |
| CSM-47009 | CSM-47009 |
| CSM-47010 | CSM-47010 |
| CSM-47011 | CSM-47011 |
| CSM-47012 | CSM-47012 |
| CSM-47014 | CSM-47014 |
| CSM-47016 | CSM-47016 |
| CSM-47018 | CSM-47018 |
| CSM-47020 | CSM-47020 |
| CSM-48003 | CSM-48003 |
| CSM-48004 | CSM-48004 |
| CSM-48005 | CSM-48005 |
| CSM-48006 | CSM-48006 |
| CSM-48007 | CSM-48007 |
| CSM-48008 | CSM-48008 |
| CSM-48010 | CSM-48010 |
| CSM-48012 | CSM-48012 |
| CSM-48014 | CSM-48014 |
| CSM-48016 | CSM-48016 |
| CSM-48018 | CSM-48018 |
| CSM-48020 | CSM-48020 |
| CS-46016 | CS-46016 |
| CS-46018 | CS-46018 |
| CS-46020 | CS-46020 |
| CS-46022 | CS-46022 |
| CS-46024 | CS-46024 |
| CS-47003 | CS-47003 |
| CS-47004 | CS-47004 |
| CS-47005 | CS-47005 |
| CS-47006 | CS-47006 |
| CS-47007 | CS-47007 |
| CS-47008 | CS-47008 |
| CS-47010 | CS-47010 |
| CS-47012 | CS-47012 |
| CS-47014 | CS-47014 |
| CS-47016 | CS-47016 |
| CS-47018 | CS-47018 |
| CS-47020 | CS-47020 |
| CS-48003 | CS-48003 |
| CS-48004 | CS-48004 |
| CS-48005 | CS-48005 |
| CS-48006 | CS-48006 |
| CS-48007 | CS-48007 |
| CS-48008 | CS-48008 |
| CS-48010 | CS-48010 |
| CS-48012 | CS-48012 |
| CS-48014 | CS-48014 |
| CS-48016 | CS-48016 |
| CS-48018 | CS-48018 |
| CS-48020 | CS-48020 |
Step Block
SB · Taiwan
| model_no | model | a | b | c |
|---|---|---|---|---|
| SB-53031 | 3/8(S) | 19 | 30 | 25 |
| SB-53032 | 3/8(M) | 29 | 47 | 25 |
| SB-53033 | 3/8(L) | 59 | 97 | 25 |
| SB-54041 | 1/2(S) | 19 | 30 | 32 |
| SB-54042 | 1/2(M) | 27 | 45 | 32 |
| SB-54043 | 1/2(L) | 59 | 97 | 32 |
| SB-56061 | 3/4(S) | 37 | 59 | 38 |
| SB-56062 | 3/4(M) | 59 | 97 | 38 |
| SB-56063 | 3/4(L) | 81 | 140 | 38 |
| SB-58081 | 1(S) | 38 | 63 | 50 |
| SB-58082 | 1(M) | 59 | 98 | 50 |
| SB-58083 | 1(L) | 81 | 140 | 50 |
| Code | Model |
|---|---|
| SB-53031 | SB-53031 |
| SB-53032 | SB-53032 |
| SB-53033 | SB-53033 |
| SB-54041 | SB-54041 |
| SB-54042 | SB-54042 |
| SB-54043 | SB-54043 |
| SB-56061 | SB-56061 |
| SB-56062 | SB-56062 |
| SB-56063 | SB-56063 |
| SB-58081 | SB-58081 |
| SB-58082 | SB-58082 |
| SB-58083 | SB-58083 |
