Frejoth accessory catalogue · Page 173

Machine vise

Models on this page

CHV-100-2SCHV-100-2S-DCHV-100-3SCHV-100-3S-DCHV-100-4SCHV-100-4S-DCHV-130-2SCHV-130-2S-DCHV-130-3SCHV-130-3S-DCHV-130-4SCHV-130-4S-DCHV-160-2SCHV-160-2S-DCHV-160-3SCHV-160-3S-DCHV-160-4SCHV-160-4S-DCMV-100-2SCMV-100-3SCMV-100-4SCMV-130-2SCMV-130-3SCMV-130-4SCMV-160-2SCMV-160-3SCMV-160-4SCV-100-2SCV-100-3SCV-100-4SCV-130-2SCV-130-3SCV-130-4SCV-160-2SCV-160-3SCV-160-4SDAV-100-2SDAV-100-3SDAV-100-4SDAV-130-2SDAV-130-3SDAV-130-4SDAV-160-2SDAV-160-3SDAV-160-4SPQV-100-2SPQV-100-3SPQV-100-4SPQV-130-2SPQV-130-3SPQV-130-4SPQV-160-2SPQV-160-3SPQV-160-4S

Get in touch about this product

Send us your details and we'll come back with pricing, availability and specifications.

MC Multiply Compact Vise (2, 3, 4 in One Set Up)

2, 3, 4 in 1 · Taiwan

Multiply MC compact vise for mounting on a vertical machining center to achieve highest productivity.
Incorporates lock down jaw principle assures zero part lift and near zero deflection when clamping.

dimensions_cv_chv (mm)
order_no	model	A	B	C	D	E	J	L	Q	R	S	T	U	V	Z	Z1
07200102	CV-100-2S	430	340	90	101	163	0-125	300	105	180	150	510	340	30	100	100
07200103	CV-100-3S	430	340	90	101	163	0-125	150	105	180	150	510	340	30	100	100
07200104	CV-100-4S	430	340	90	101	163	0-125	150	105	180	150	660	340	30	100	100
07200132	CV-130-2S	495	405	90	131	185	0-180	360	120	210	180	600	405	35	120	120
07200133	CV-130-3S	495	405	90	131	185	0-180	180	120	210	180	600	405	35	120	120
07200134	CV-130-4S	495	405	90	131	185	0-180	180	120	210	180	780	405	35	120	120
07200162	CV-160-2S	585	495	90	161	203	0-240	440	140	250	220	720	495	40	150	150
07200163	CV-160-3S	585	495	90	161	203	0-240	220	140	250	220	720	495	40	150	150
07200164	CV-160-4S	585	495	90	161	203	0-240	220	140	250	220	940	495	40	150	150
07210102	CHV-100-2S	475	340	135	101	163	0-125	300	105	180	150	510	340	30	100	100
07210103	CHV-100-3S	475	340	135	101	163	0-125	150	105	180	150	510	340	30	100	100
07210104	CHV-100-4S	475	340	135	101	163	0-125	150	105	180	150	660	340	30	100	100
07210132	CHV-130-2S	540	405	135	131	185	0-180	360	120	210	180	600	405	35	120	120
07210133	CHV-130-3S	540	405	135	131	185	0-180	180	120	210	180	600	405	35	120	120
07210134	CHV-130-4S	540	405	135	131	185	0-180	180	120	210	180	780	405	35	120	120
07210162	CHV-160-2S	630	495	135	161	203	0-240	440	140	250	220	720	495	40	150	150
07210163	CHV-160-3S	630	495	135	161	203	0-240	220	140	250	220	720	495	40	150	150
07210164	CHV-160-4S	630	495	135	161	203	0-240	220	140	250	220	940	495	40	150	150
07220102	CHV-100-2S-D	512	340	172	101	163	0-125	300	105	180	150	510	340	30	100	100
07220103	CHV-100-3S-D	512	340	172	101	163	0-125	150	105	180	150	510	340	30	100	100
07220104	CHV-100-4S-D	512	340	172	101	163	0-125	150	105	180	150	660	340	30	100	100
07220132	CHV-130-2S-D	577	405	172	131	185	0-180	360	120	210	180	600	405	35	120	120
07220133	CHV-130-3S-D	577	405	172	131	185	0-180	180	120	210	180	600	405	35	120	120
07220134	CHV-130-4S-D	577	405	172	131	185	0-180	180	120	210	180	780	405	35	120	120
07220162	CHV-160-2S-D	667	495	172	161	203	0-240	440	140	250	220	720	495	40	150	150
07220163	CHV-160-3S-D	667	495	172	161	203	0-240	220	140	250	220	720	495	40	150	150
07220164	CHV-160-4S-D	667	495	172	161	203	0-240	220	140	250	220	940	495	40	150	150

dimensions_cmv_dav_pqv (mm)
order_no	model	A	B	C	D	E	J	L	Q	R	S	T	U	V	Z	Z1
07230102	CMV-100-2S	475	340	135	101	163	0-125	300	105	180	150	510	340	30	100	100
07230103	CMV-100-3S	475	340	135	101	163	0-125	150	105	180	150	510	340	30	100	100
07230104	CMV-100-4S	475	340	135	101	163	0-125	150	105	180	150	660	340	30	100	100
07230132	CMV-130-2S	540	405	135	131	185	0-180	360	120	210	180	600	405	35	120	120
07230133	CMV-130-3S	540	405	135	131	185	0-180	180	120	210	180	600	405	35	120	120
07230134	CMV-130-4S	540	405	135	131	185	0-180	180	120	210	180	780	405	35	120	120
07230162	CMV-160-2S	630	495	135	161	203	0-240	440	140	250	220	720	495	40	150	150
07230163	CMV-160-3S	630	495	135	161	203	0-240	220	140	250	220	720	495	40	150	150
07230164	CMV-160-4S	630	495	135	161	203	0-240	220	140	250	220	940	495	40	150	150
07250102	DAV-100-2S	495	410	85	101	158	0-75	300	105	180	150	510	340	30	100	100
07250103	DAV-100-3S	495	410	85	101	158	0-75	150	105	180	150	510	340	30	100	100
07250104	DAV-100-4S	495	410	85	101	158	0-75	150	105	180	150	660	340	30	100	100
07250132	DAV-130-2S	535	450	85	131	175	0-85	360	120	210	180	600	405	35	120	120
07250133	DAV-130-3S	535	450	85	131	175	0-85	180	120	210	180	600	405	35	120	120
07250134	DAV-130-4S	535	450	85	131	175	0-85	180	120	210	180	780	405	35	120	120
07250162	DAV-160-2S	585	500	85	161	188	0-100	440	140	250	220	720	495	40	150	150
07250163	DAV-160-3S	585	500	85	161	188	0-100	220	140	250	220	720	495	40	150	150
07250164	DAV-160-4S	585	500	85	161	188	0-100	220	140	250	220	940	495	40	150	150
07260102	PQV-100-2S	442	340	102	101	163	0-105	300	105	180	150	510	340	30	100	100
07260103	PQV-100-3S	442	340	102	101	163	0-105	150	105	180	150	510	340	30	100	100
07260104	PQV-100-4S	442	340	102	101	163	0-105	150	105	180	150	660	340	30	100	100
07260132	PQV-130-2S	507	405	102	131	185	0-140	360	120	210	180	600	405	35	120	120
07260133	PQV-130-3S	507	405	102	131	185	0-140	180	120	210	180	600	405	35	120	120
07260134	PQV-130-4S	507	405	102	131	185	0-140	180	120	210	180	780	405	35	120	120
07260162	PQV-160-2S	534	432	102	161	203	0-150	440	140	250	220	720	495	40	150	150
07260163	PQV-160-3S	534	432	102	161	203	0-150	220	140	250	220	720	495	40	150	150
07260164	PQV-160-4S	534	432	102	161	203	0-150	220	140	250	220	940	495	40	150	150

Order references
Code	Model
07200102	CV-100-2S
07200103	CV-100-3S
07200104	CV-100-4S
07200132	CV-130-2S
07200133	CV-130-3S
07200134	CV-130-4S
07200162	CV-160-2S
07200163	CV-160-3S
07200164	CV-160-4S
07210102	CHV-100-2S
07210103	CHV-100-3S
07210104	CHV-100-4S
07210132	CHV-130-2S
07210133	CHV-130-3S
07210134	CHV-130-4S
07210162	CHV-160-2S
07210163	CHV-160-3S
07210164	CHV-160-4S
07220102	CHV-100-2S-D
07220103	CHV-100-3S-D
07220104	CHV-100-4S-D
07220132	CHV-130-2S-D
07220133	CHV-130-3S-D
07220134	CHV-130-4S-D
07220162	CHV-160-2S-D
07220163	CHV-160-3S-D
07220164	CHV-160-4S-D
07230102	CMV-100-2S
07230103	CMV-100-3S
07230104	CMV-100-4S
07230132	CMV-130-2S
07230133	CMV-130-3S
07230134	CMV-130-4S
07230162	CMV-160-2S
07230163	CMV-160-3S
07230164	CMV-160-4S
07250102	DAV-100-2S
07250103	DAV-100-3S
07250104	DAV-100-4S
07250132	DAV-130-2S
07250133	DAV-130-3S
07250134	DAV-130-4S
07250162	DAV-160-2S
07250163	DAV-160-3S
07250164	DAV-160-4S
07260102	PQV-100-2S
07260103	PQV-100-3S
07260104	PQV-100-4S
07260132	PQV-130-2S
07260133	PQV-130-3S
07260134	PQV-130-4S
07260162	PQV-160-2S
07260163	PQV-160-3S
07260164	PQV-160-4S

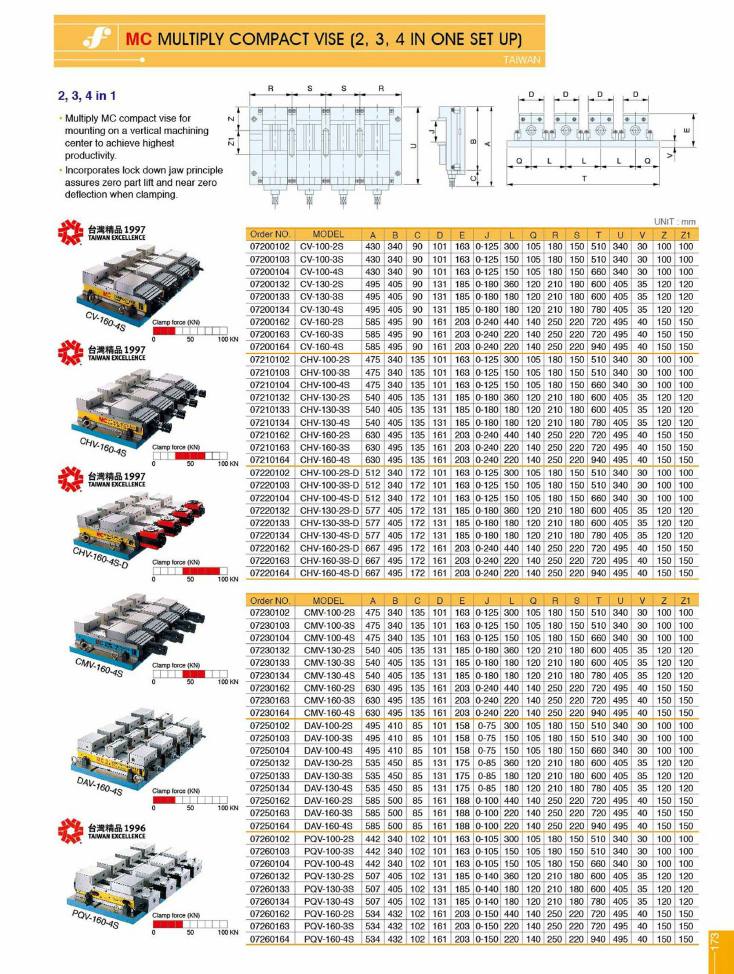

Pictured models CV-160-4S, CHV-160-4S, CHV-160-4S-D, CMV-160-4S, DAV-160-4S, PQV-160-4S. Taiwan Excellence 1997 marks on CV, CHV and CHV-D; Taiwan Excellence 1996 mark on PQV. Each model family is offered in 2S, 3S and 4S (two, three or four vises in one set up) and in 100/130/160 sizes. Clamp force bar graphs printed per family on 0-100 KN scales. Unit: mm.
