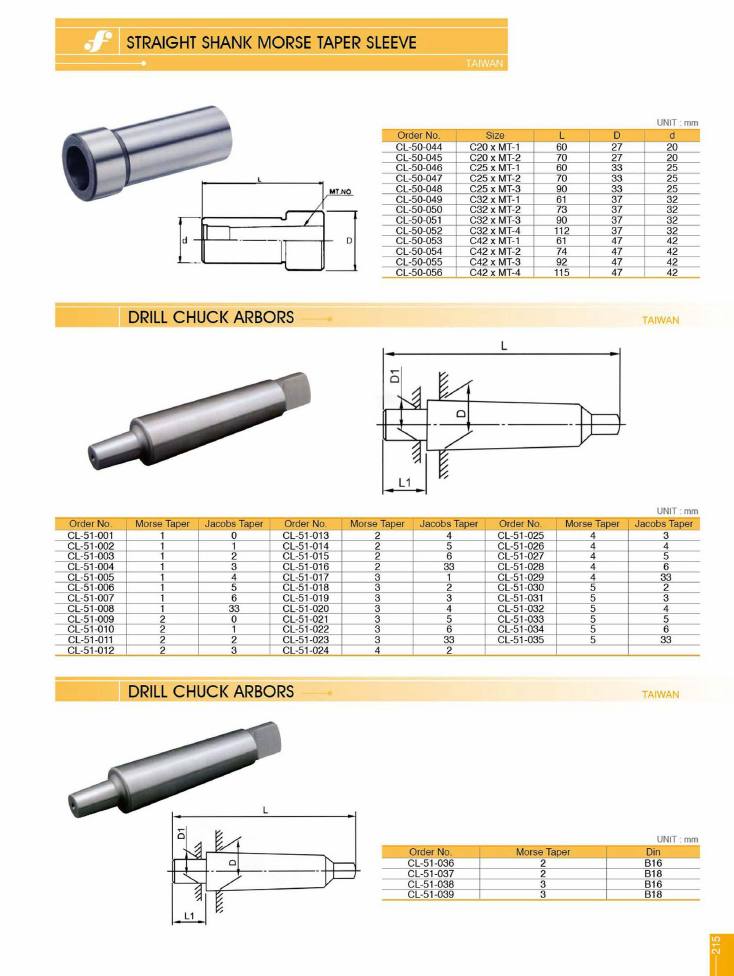

Source Frejoth catalogue page 215 — Straight shank morse taper sleeve / Drill chuck arbors

Open full-size source page

Frejoth accessory catalogue · Page 215

Straight shank morse taper sleeve / Drill chuck arbors

Models on this page

CL-50-044CL-50-045CL-50-046CL-50-047CL-50-048CL-50-049CL-50-050CL-50-051CL-50-052CL-50-053CL-50-054CL-50-055CL-50-056CL-51-001CL-51-002CL-51-003CL-51-004CL-51-005CL-51-006CL-51-007CL-51-008CL-51-009CL-51-010CL-51-011CL-51-012CL-51-013CL-51-014CL-51-015CL-51-016CL-51-017CL-51-018CL-51-019CL-51-020CL-51-021CL-51-022CL-51-023CL-51-024CL-51-025CL-51-026CL-51-027CL-51-028CL-51-029CL-51-030CL-51-031CL-51-032CL-51-033CL-51-034CL-51-035CL-51-036CL-51-037CL-51-038CL-51-039

Get in touch about this product

Send us your details and we'll come back with pricing, availability and specifications.

Straight Shank Morse Taper Sleeve

CL-50 · Taiwan

sizes (mm)
order_no	size	L	D	d
CL-50-044	C20 x MT-1	60	27	20
CL-50-045	C20 x MT-2	70	27	20
CL-50-046	C25 x MT-1	60	33	25
CL-50-047	C25 x MT-2	70	33	25
CL-50-048	C25 x MT-3	90	33	25
CL-50-049	C32 x MT-1	61	37	32
CL-50-050	C32 x MT-2	73	37	32
CL-50-051	C32 x MT-3	90	37	32
CL-50-052	C32 x MT-4	112	37	32
CL-50-053	C42 x MT-1	61	47	42
CL-50-054	C42 x MT-2	74	47	42
CL-50-055	C42 x MT-3	92	47	42
CL-50-056	C42 x MT-4	115	47	42

Order references
Code	Model
CL-50-044	CL-50-044
CL-50-045	CL-50-045
CL-50-046	CL-50-046
CL-50-047	CL-50-047
CL-50-048	CL-50-048
CL-50-049	CL-50-049
CL-50-050	CL-50-050
CL-50-051	CL-50-051
CL-50-052	CL-50-052
CL-50-053	CL-50-053
CL-50-054	CL-50-054
CL-50-055	CL-50-055
CL-50-056	CL-50-056

Drill Chuck Arbors (Morse Taper to Jacobs Taper)

CL-51 · Taiwan

morse_to_jacobs (mm)
order_no	morse_taper	jacobs_taper
CL-51-001	1	0
CL-51-002	1	1
CL-51-003	1	2
CL-51-004	1	3
CL-51-005	1	4
CL-51-006	1	5
CL-51-007	1	6
CL-51-008	1	33
CL-51-009	2	0
CL-51-010	2	1
CL-51-011	2	2
CL-51-012	2	3
CL-51-013	2	4
CL-51-014	2	5
CL-51-015	2	6
CL-51-016	2	33
CL-51-017	3	1
CL-51-018	3	2
CL-51-019	3	3
CL-51-020	3	4
CL-51-021	3	5
CL-51-022	3	6
CL-51-023	3	33
CL-51-024	4	2
CL-51-025	4	3
CL-51-026	4	4
CL-51-027	4	5
CL-51-028	4	6
CL-51-029	4	33
CL-51-030	5	2
CL-51-031	5	3
CL-51-032	5	4
CL-51-033	5	5
CL-51-034	5	6
CL-51-035	5	33

Order references
Code	Model
CL-51-001	CL-51-001
CL-51-002	CL-51-002
CL-51-003	CL-51-003
CL-51-004	CL-51-004
CL-51-005	CL-51-005
CL-51-006	CL-51-006
CL-51-007	CL-51-007
CL-51-008	CL-51-008
CL-51-009	CL-51-009
CL-51-010	CL-51-010
CL-51-011	CL-51-011
CL-51-012	CL-51-012
CL-51-013	CL-51-013
CL-51-014	CL-51-014
CL-51-015	CL-51-015
CL-51-016	CL-51-016
CL-51-017	CL-51-017
CL-51-018	CL-51-018
CL-51-019	CL-51-019
CL-51-020	CL-51-020
CL-51-021	CL-51-021
CL-51-022	CL-51-022
CL-51-023	CL-51-023
CL-51-024	CL-51-024
CL-51-025	CL-51-025
CL-51-026	CL-51-026
CL-51-027	CL-51-027
CL-51-028	CL-51-028
CL-51-029	CL-51-029
CL-51-030	CL-51-030
CL-51-031	CL-51-031
CL-51-032	CL-51-032
CL-51-033	CL-51-033
CL-51-034	CL-51-034
CL-51-035	CL-51-035

Printed as three side-by-side column groups (CL-51-001..012, 013..024, 025..035); merged here into one table in order number sequence.

Drill Chuck Arbors (Morse Taper to DIN)

CL-51 · Taiwan

morse_to_din (mm)
order_no	morse_taper	din
CL-51-036	2	B16
CL-51-037	2	B18
CL-51-038	3	B16
CL-51-039	3	B18

Order references
Code	Model
CL-51-036	CL-51-036
CL-51-037	CL-51-037
CL-51-038	CL-51-038
CL-51-039	CL-51-039
